Description

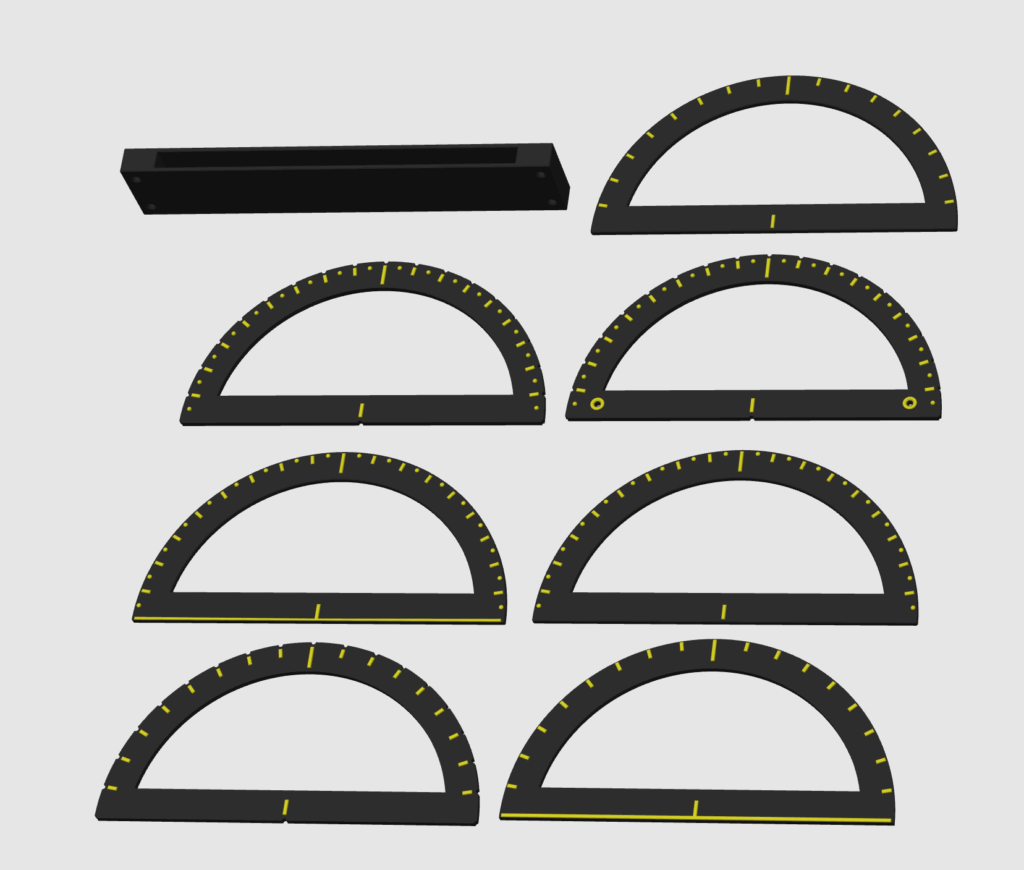

Die Winkelmesser sind verfügbar mit der Einheit 5° und 10°. Die Winkelmesser der Version für blinde Schüler (_bl) gibt es mit und ohne Befestigungsbohrungen zum Feststecken mit Stecknadeln auf der Zeichentafel. Die Winkelmesser für sehbehinderte Schüler haben weder Bohrungen noch Kerben an der Skala, da dieser zum Zeichnen auf Papier nicht benötigt wird. Wird das inverse Farbeschema einer Tafelkamera/BLG genutzt, so empiehlt sich die Version invers. Hier wurde entlang der Anlegekante ein erhalbene Linie aufgebracht, welche mit einem Farbwechsel zudem farbig abgehoben werden muss. Das inverse Farbschema macht das Anlegen des Winkelmessers an einen Schenkel ohne diese Linie fast unmöglich.
Printing instructions and tips
Farbwechsel auch ohne AMS über die Z-Höhe möglich. Beim Druck für sehende Schüler ist dieser Farbwechsel essentiell. Adaptive Layerhöhe mit einer Schichthöhe von 0.08mm sollte im oberen Bereich genutzt werden. Das kurze Abflammen der Punkte und Strich ist ebenfalls empfohlen.
Downloads
- Main Asset (Winkelmesser-preview-not-for-printing-1.stl)
- Winkelmesser preview (not for printing) (STL)
- Winkelmesser_druck (3MF)
- Halter Winkelmesser v1 (STL)
Bundle of all files listed above.
